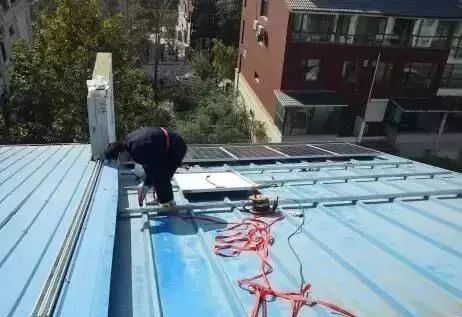

在光伏发电系统的安装中，屋顶分布式发电系统与地面电站的安装形式不同，小盒子为您介绍一下彩钢屋顶的组件排布方式：

1、屋顶结构(固定支架,保证防水)。

2、 檩条间距，方向，尺寸距离。

3、 屋面结构，组件排布。

4、避免阴影遮挡。

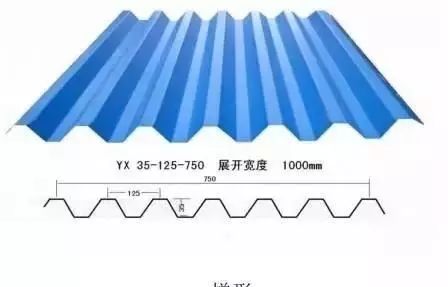

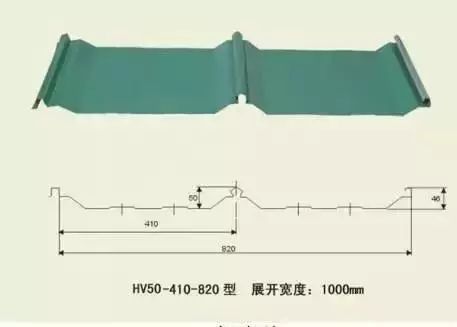

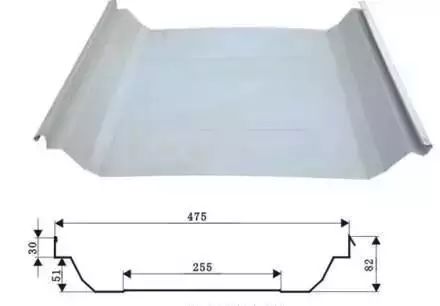

1、彩钢屋顶类型主要分为角驰型、直立锁边型、梯型结构。

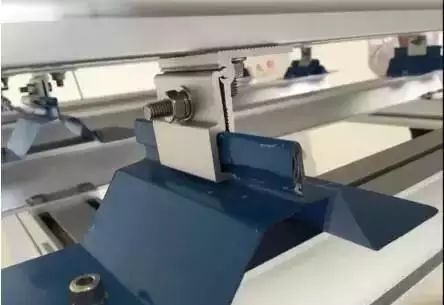

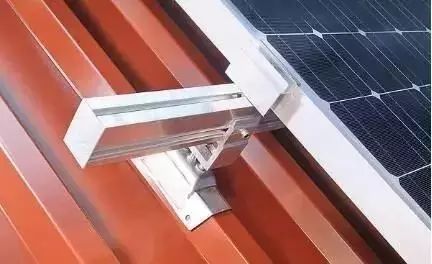

2、彩钢屋顶夹具形式

梯形彩钢屋顶安装形式

角驰型彩钢屋顶安装形式

直立锁边型彩钢屋顶安装形式

3、做好防水工作

在安装光伏系统时，首先要保证在避免破坏屋顶的情况下安装。具有防水层的屋顶需要避免打孔，彩钢屋顶进行打孔的需要使用防水胶或胶垫。

1、支架与屋脊和屋面板的走向

光伏支架龙骨与屋面板垂直

安装过程中，光伏支架龙骨垂直于屋面斜坡，减小下滑力

支架龙骨沿斜坡方向（不推荐）

2、组件长宽的摆放

安装时，组件根据屋面面积确定组件长宽的摆放，组件长边垂直于龙骨时，节省支架成本。安装时要预留走线槽的宽度。

3、彩钢屋顶荷载

一般情况下钢结构厂房上面装光伏发电设备每平米会增加15公斤的重量，大型商企业的屋顶一般都会有原设计院的图纸，考察前我们如果能够获得图纸，可以详细了解屋顶结构及电气结构分布。通过图纸查看屋顶荷载是否满足安装要求，查看建筑设计说明中恒荷载的设计值，并落实除屋面自重外，是否额外增加其他荷载，如管道、吊置设备、屋面附属物等，并确定恒荷载是否有余量能够安装光伏电站。

来源： 索比光伏网
